Bộ điều chỉnh điện áp máy phát điện – Bí quyết ổn định nguồn điện

Share:

Vai trò của bộ điều chỉnh điện áp đổi với máy phát điện

Trong sản xuất công nghiệp, sinh hoạt gia đình hay các công trình xây dựng, một nguồn điện ổn định luôn là yếu tố sống còn. Chỉ một dao động điện áp nhỏ cũng có thể khiến dây chuyền sản xuất ngừng trệ. Làm các thiết bị điện tử hư hỏng hoặc gây thiệt hại kinh tế đáng kể. Đặc biệt, máy phát điện – nguồn điện dự phòng phổ biến nhất hiện nay – lại rất dễ bị dao động điện áp khi tải thay đổi đột ngột. Từ đó kéo theo hàng loạt rủi ro cho thiết bị sử dụng điện.

Để giải quyết triệt để vấn đề này, bộ điều chỉnh điện áp máy phát điện (AVR) chính là giải pháp then chốt. Được các kỹ sư điện và nhà sản xuất máy phát tin dùng. AVR không chỉ giúp ổn định điện áp đầu ra. Mà còn bảo vệ toàn bộ hệ thống điện phía sau máy phát.

Bài viết này sẽ giúp bạn hiểu rõ AVR là gì, nguyên lý hoạt động ra sao. Cách phân loại, tiêu chí lựa chọn và cách sử dụng hiệu quả. Bởi lẽ, không có AVR tốt, máy phát điện của bạn chỉ là nguồn điện tạm bợ và đầy rủi ro.

 Bộ điều chỉnh điện áp máy phát điện là gì?

Bộ điều chỉnh điện áp máy phát điện (AVR) là thiết bị điện tử có nhiệm vụ tự động giám sát và điều chỉnh điện áp đầu ra của máy phát điện. Giữ cho điện áp luôn nằm trong khoảng cho phép. Thường dao động ở mức ±1–5% so với giá trị định mức, bất kể tải tiêu thụ thay đổi như thế nào.

Nhiều người thường nhầm lẫn AVR với ổn áp hoặc bộ lưu điện (UPS). Trên thực tế, ba thiết bị này hoàn toàn khác nhau. Bộ ổn áp chỉ ổn định điện áp đầu vào từ lưới điện cho thiết bị, UPS cung cấp nguồn dự phòng tức thời khi mất điện. Còn AVR được tích hợp ngay bên trong hệ thống kích từ của máy phát để điều chỉnh điện áp tại nguồn phát sinh ra nó.

Vai trò chính của AVR là bảo vệ chính máy phát điện khỏi tình trạng quá áp, sụt áp. Đồng thời bảo vệ các thiết bị điện phía sau khỏi hư hỏng do điện áp không ổn định. AVR được ứng dụng rộng rãi trên máy phát diesel, máy phát xăng, các tổ máy công nghiệp, dân dụng. Cũng như đáp ứng nhu cầu trong các lĩnh vực đòi hỏi độ tin cậy cao như y tế và viễn thông.

Nguyên lý hoạt động của bộ điều chỉnh điện áp máy phát điện

Về bản chất, AVR hoạt động theo một vòng điều khiển khép kín. Quy trình hoạt động diễn ra liên tục theo bốn bước cơ bản:

  1. Cảm biến điện áp đầu ra: AVR liên tục đo lường điện áp thực tế mà máy phát đang tạo ra.
  2. So sánh với điện áp đặt sẵn: Giá trị đo được sẽ được so sánh với mức điện áp chuẩn đã cài đặt trước.
  3. Điều khiển dòng kích từ : Nếu có sai lệch, AVR sẽ điều chỉnh dòng điện kích từ đưa vào cuộn dây rotor của máy phát.
  4. Điều chỉnh từ trường để ổn định điện áp: Khi dòng kích từ thay đổi, từ trường trong máy phát cũng thay đổi theo, kéo điện áp đầu ra trở về giá trị mong muốn.

Về mặt cấu tạo, một AVR điển hình gồm các thành phần chính:

  • Mạch cảm biến điện áp,
  • Mạch so sánh
  • Mạch khuếch đại tín hiệu điều khiển,
  • Bộ phận công suất sử dụng thyristor (SCR) hoặc MOSFET để điều tiết dòng kích từ.

Có thể hình dung sơ đồ khối hoạt động của AVR theo trình tự: Điện áp đầu ra → Mạch cảm biến → Mạch so sánh với điện áp chuẩn → Mạch khuếch đại → Bộ điều khiển kích từ (SCR/MOSFET) → Cuộn kích từ rotor → Điện áp đầu ra được hiệu chỉnh.

Điểm khác biệt giữa AVR analog và AVR digital nằm ở cách xử lý tín hiệu:

  • AVR analog sử dụng mạch điện tử tương tự để so sánh và khuếch đại tín hiệu. Khả năng phản ứng nhanh nhưng độ chính xác hạn chế
  • AVR digital sử dụng vi xử lý để tính toán, cho phép điều chỉnh chính xác hơn. Đồng thời được tích hợp nhiều chức năng bảo vệ và dễ dàng giám sát từ xa.

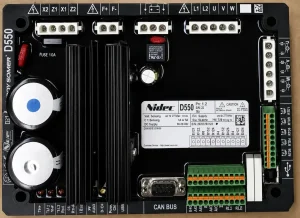

bộ AVR điện tử của đầu phát Leroy Somer
Bộ AVR điện tử của đầu phát Leroy Somer

Phân loại bộ điều chỉnh điện áp máy phát điện

AVR có thể được phân loại theo nhiều tiêu chí khác nhau tùy vào mục đích sử dụng:

Theo công nghệ:

  • AVR analog (truyền thống): cấu tạo đơn giản, chi phí thấp, phổ biến trên các máy phát đời cũ.
  • AVR digital / microprocessor: độ chính xác cao, có khả năng lập trình và cảnh báo lỗi.

Theo kiểu lắp đặt:

  • AVR gắn sẵn trên máy phát (OEM): đi kèm theo máy ngay từ nhà sản xuất, đảm bảo tính đồng bộ.
  • AVR rời (aftermarket): dùng để thay thế hoặc nâng cấp cho các máy phát đang sử dụng.

Theo công suất và loại máy phát:

  • AVR cho máy phát 1 pha và AVR cho máy phát 3 pha.
  • AVR cho máy phát công suất nhỏ (dưới 10kVA) và AVR cho máy phát công suất lớn, công nghiệp.

Tại sao cần bộ điều chỉnh điện áp máy phát điện? Lợi ích thực tế

Việc trang bị một AVR chất lượng mang lại nhiều lợi ích thiết thực:

  • Bảo vệ thiết bị điện tử nhạy cảm như máy tính, máy CNC, thiết bị y tế. Hệ thống server khỏi hư hỏng do điện áp không ổn định.
  • Kéo dài tuổi thọ máy phát điện nhờ giảm thiểu tình trạng quá tải kích từ và áp nhiệt lên cuộn dây.
  • Tiết kiệm nhiên liệu nhờ khả năng điều khiển chính xác, giảm hao phí năng lượng không cần thiết.
  • Đảm bảo chất lượng điện năng, giảm độ méo sóng hài (THD) và gián tiếp góp phần ổn định tần số hệ thống.
  • Đáp ứng các tiêu chuẩn điện công nghiệp và dân dụng hiện hành, tăng độ tin cậy cho toàn hệ thống.

Trên thực tế, đã có không ít trường hợp máy phát không trang bị AVR hoặc AVR bị hỏng khiến điện áp tăng vọt. Gây cháy nổ thiết bị điện tử hoặc làm hỏng động cơ máy công nghiệp. Nguy cơ thiệt hại lên đến hàng trăm triệu đồng chỉ vì bỏ qua một bộ phận tưởng chừng nhỏ bé này.

Cách chọn bộ điều chỉnh điện áp máy phát điện phù hợp

Khi lựa chọn hoặc thay thế AVR, cần lưu ý các tiêu chí kỹ thuật sau:

  • Công suất máy phát (kVA): AVR phải phù hợp với dải công suất của tổ máy.
  • Điện áp định mức: 220V hay 380V, tùy vào hệ thống điện đang sử dụng.
  • Dòng kích từ tối đa: đảm bảo AVR chịu tải được dòng kích từ của máy phát.
  • Độ chính xác điều chỉnh (±%): AVR có sai số càng nhỏ thì điện áp càng ổn định.
  • Khả năng chịu quá tải và nhiệt độ môi trường vận hành thực tế.
  • Tính tương thích với thương hiệu máy phát như Stamford, Leroy Somer, Meccalte, hay các dòng máy Trung Quốc.

Khi mua AVR thay thế, nên ưu tiên sản phẩm cùng hãng hoặc có thông số kỹ thuật tương đương để đảm bảo tính đồng bộ. Cần tránh các sản phẩm có dấu hiệu của AVR kém chất lượng.

Hướng dẫn lắp đặt, hiệu chỉnh và bảo dưỡng cơ bản

Trước khi thao tác với AVR, cần đảm bảo máy phát đã ngừng hoạt động hoàn toàn. Đồng thời ngắt kết nối nguồn điện để đảm bảo an toàn tuyệt đối.

Về nguyên tắc lắp đặt cơ bản, AVR cần được đấu nối đúng theo sơ đồ của nhà sản xuất. Đảm bảo các đầu dây cảm biến điện áp và dây kích từ được kết nối chính xác, chắc chắn.

Sau khi lắp đặt, quá trình hiệu chỉnh bao gồm việc điều chỉnh núm Volt để đưa điện áp đầu ra về đúng giá trị định mức. Và điều chỉnh độ nhạy để hệ thống phản ứng mượt mà khi tải thay đổi, tránh hiện tượng dao động điện áp.

Về bảo dưỡng định kỳ, cần vệ sinh AVR khỏi bụi bẩn. Kiểm tra các mối kết nối dây điện có bị lỏng hay oxy hóa hay không. Cần thay thế AVR khi phát hiện dấu hiệu lão hóa linh kiện.

Các lỗi thường gặp và cách khắc phục sơ bộ

  • Điện áp không ổn định, quá cao hoặc quá thấp: thường do AVR bị lệch chỉnh. Vì linh kiện lão hóa hoặc tải thay đổi đột ngột vượt khả năng đáp ứng.
  • AVR không kích từ được: có thể do đứt cầu chì bảo vệ, hỏng diode chỉnh lưu, hoặc mất tín hiệu cảm biến điện áp.
  • Máy phát chạy nhưng không có điện: nguyên nhân phổ biến là mất từ dư trong rotor hoặc AVR bị hỏng hoàn toàn.

Với các lỗi cơ bản, người dùng có thể kiểm tra sơ bộ các mối nối, cầu chì và vệ sinh thiết bị. Tuy nhiên, đối với các lỗi liên quan đến mạch điện tử bên trong AVR hoặc hệ thống kích từ. Người dùng nên liên hệ kỹ thuật viên chuyên nghiệp để đảm bảo an toàn. Nhằm khắc phục triệt để, tránh gây hư hỏng nặng hơn cho máy phát điện.
